产品详情

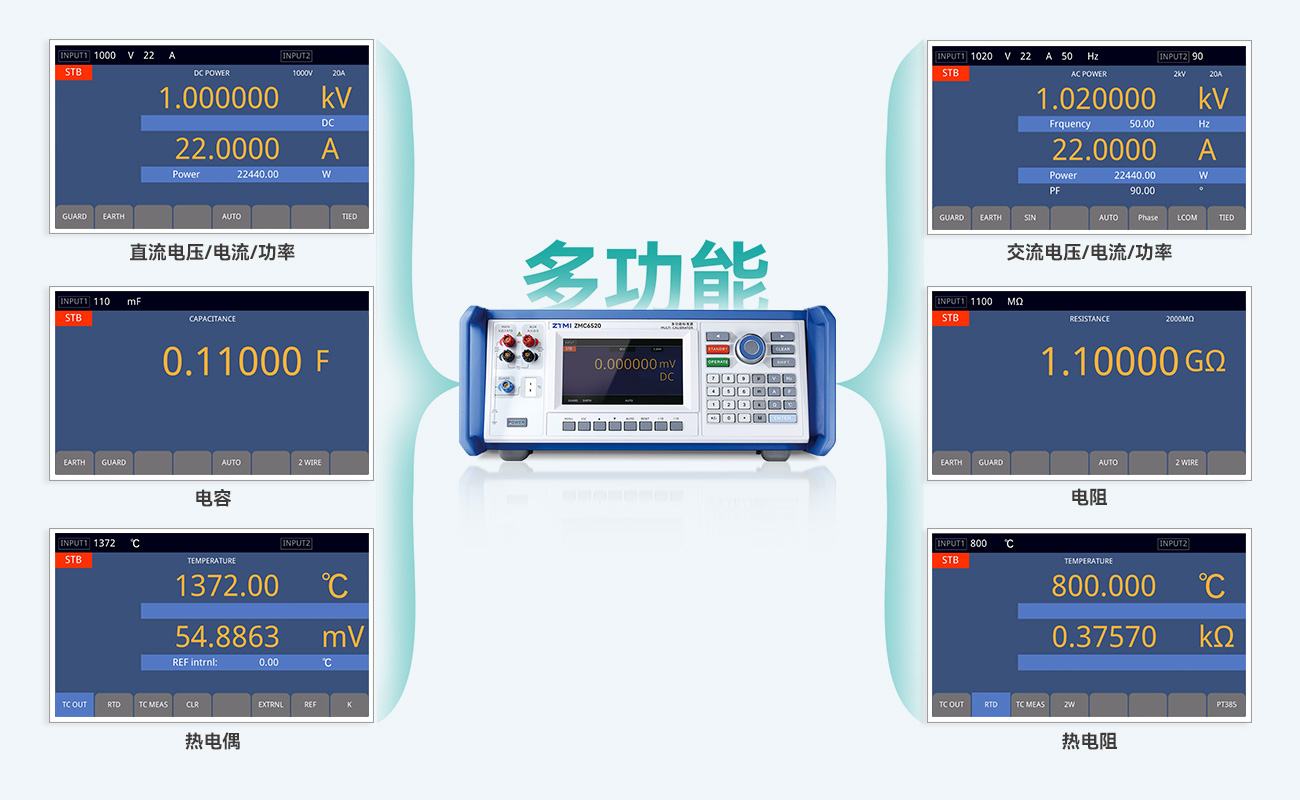

多功能输出
单台ZMC多功能标准源能够直接产生交直流电压/电流/功率、电阻、电容、频率、模拟热电偶和热电阻等多种模拟量。

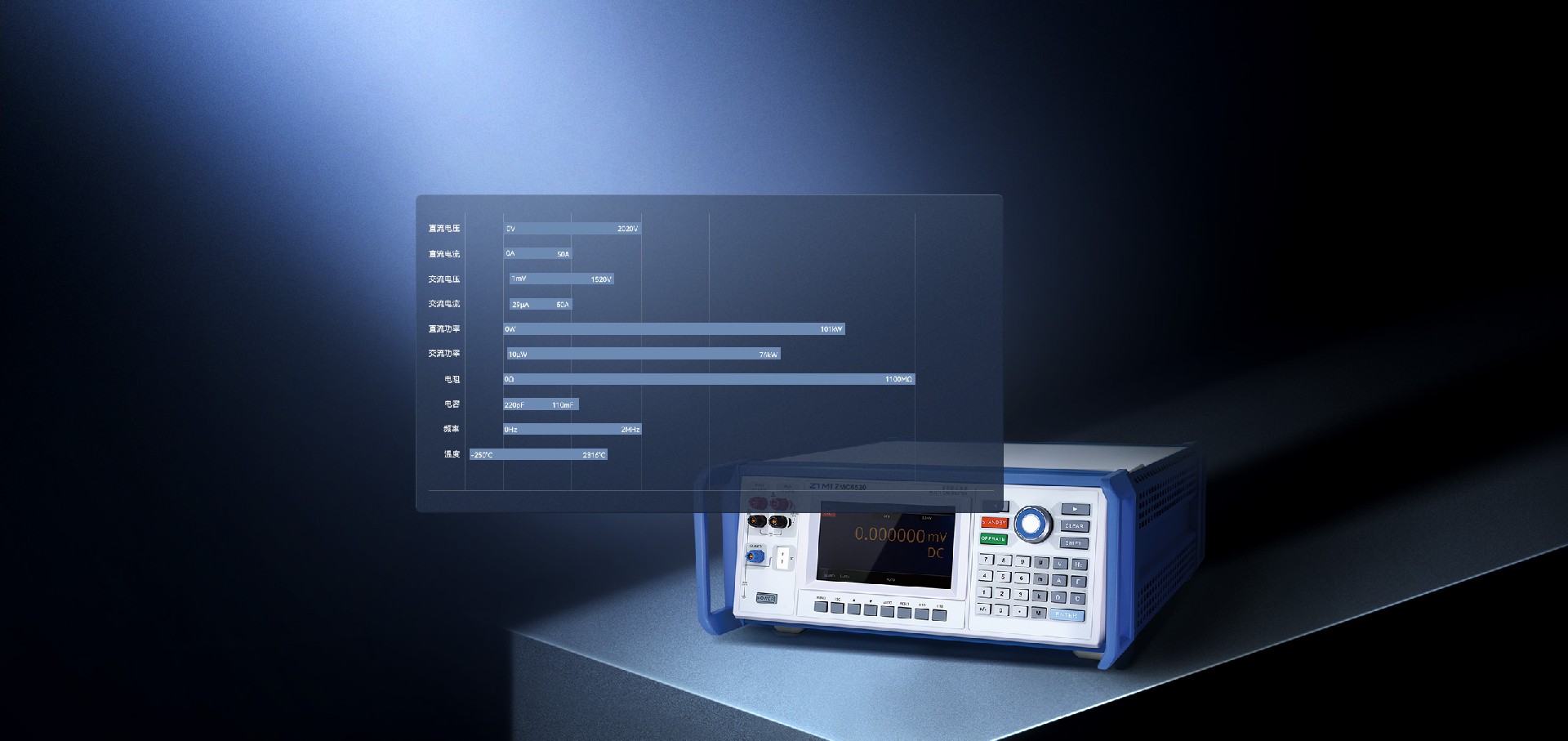

宽输出范围
ZMC标准源的输出范围覆盖了六位半及以下数字多用表等电测仪器仪表的工作范围。

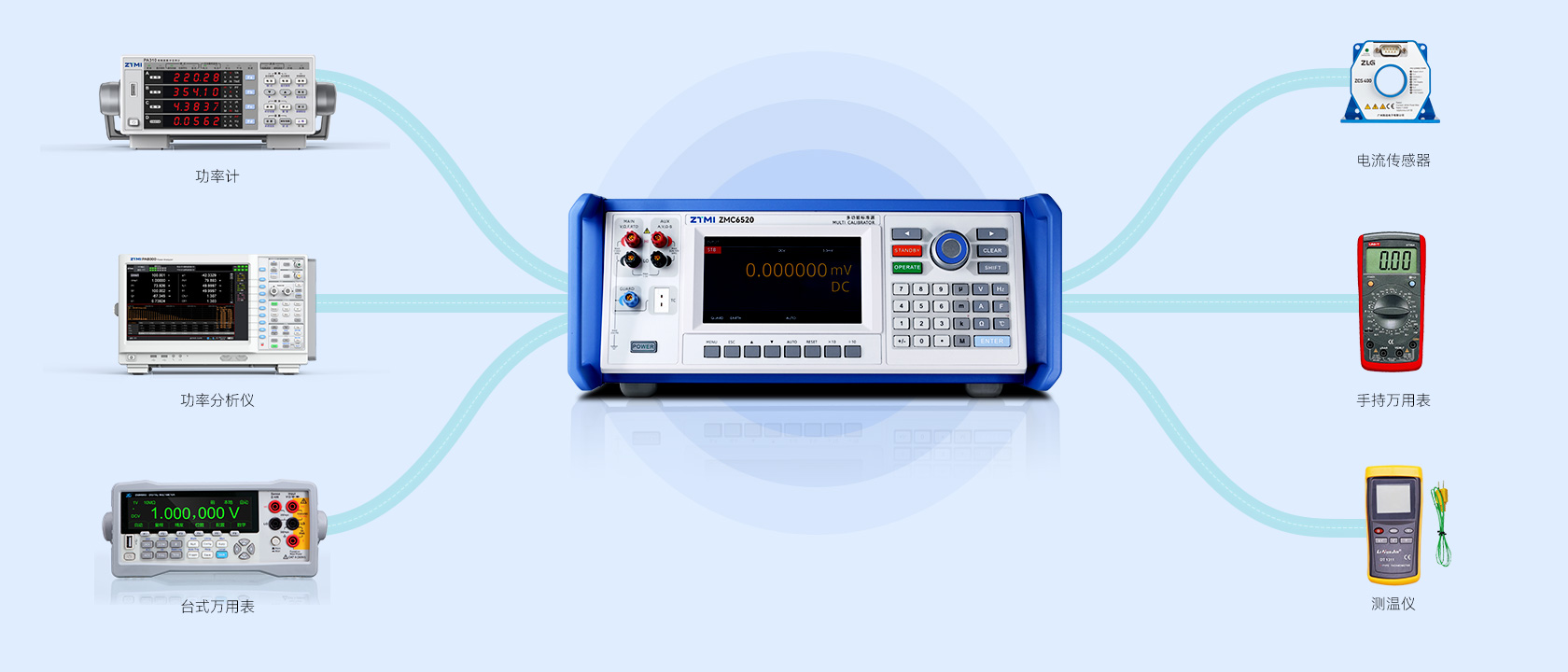

应用场景
多功能标准源主要适用于常见的数字多用表（万用表）、钳表、指针表、数字和模拟面板表、功率计、功率分析仪、传感器、过程校准仪、记录仪、示波表、热电偶和热电阻温度表等电测仪器的计量校准工作。
安全保护
ZMC多功能标准源具有完善的保护电路，一旦检测到有反向电压、过载电压电流，立即断开输出。安全保护功能可以最大限度地避免由于误操作导致的仪器意外损坏，大大减少用户的损失。
选型表
| 主要指标 | ZMC6520 | ZMC7500 | ||
| 范围 | 最佳不确定度 | 范围 | 最佳不确定度 | |
| 直流电压 | 0-1020V | ±(11ppm+2μV) | 0-2020V | ±(11ppm+2μV) |
| 直流电流 | 0-22A[1] | ±(100ppm+0.05μA) | 0-50A | ±(100ppm+0.05μA) |
| 交流电压 | 1mV-1020V，10Hz-500kHz | ±(145ppm+8μV) | 1mV-1520V，10Hz-500kHz | ±(100ppm+6μV) |
| 交流电流 | 29μA-22A[1]，10Hz-30kHz | ±(400ppm+2μA) | 29μA-50A，10Hz-30kHz | ±(220ppm+0.5μA) |
| 直流功率 | 0-22.44kW | ±(0.022%) | 0-101kW | ±(0.011%) |
| 交流功率 | 10μW-22.44kW | ±(0.08%) | 29μW-76kW | ±(0.031%) |
| 相位 | 0-±180° | ±(0.1°) | 0-±180° | ±(0.1°) |
| 频率 | 0.01Hz-2MHz | ±(20ppm+5μHz) | 0.01Hz-2MHz | ±(20ppm+5μHz) |
| 电阻 | 0-1100MΩ | ±(28ppm+0.02Ω) | - | - |
| 电容 | 220pF-110mF | ±(0.35%+0.05nF) | - | - |
| 热电偶 | -250°C—2316°C： B、C、E、J、K、L、N、R、S、T、U型 | ±0.14°C | - | - |
| 热电阻 | -200°C—630°C： Pt385-100Ω、Pt3926-100Ω、 Pt3916-100Ω、Pt385-200Ω、 Pt385-500Ω、Pt385-1000Ω、 PtNi385-120Ω(Ni120)、Cu42710Ω | ±0.03°C | - | - |
| AUX端双路输出 | 直流电压：0-33V 交流电压：10mV-33V，10Hz-30kHz | ±(400ppm+350μV) ±(900ppm+450μV) | 直流电压：0-33V 交流电压：10mV-33V，10Hz-30kHz | ±(400ppm+350μV) ±(900ppm+450μV) |
| 通讯接口 | LAN、RS232、USB Device、GPIB(选配) | - | LAN、RS232、USB Device、GPIB(选配) | - |
注:[1]输出电流22A为标配，可选配30A电流选件。
