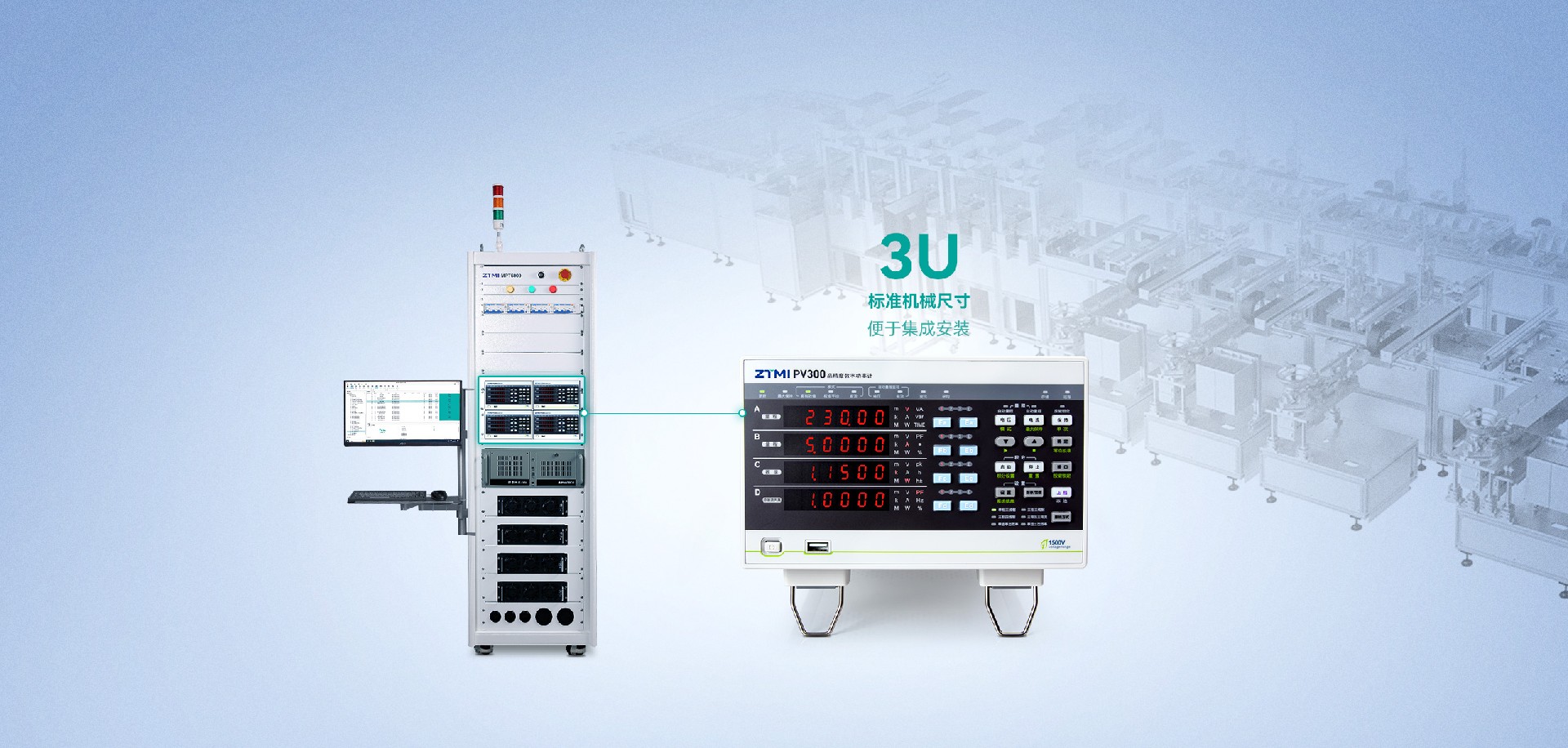

光伏测试产线中搭建测试平台

PV300功率计支持三通道信号测量，支持1500V电压和50A电流直接测量，功率范围广。其机身为3U标准机械尺寸，方便集成安装，同时标配多种通信接口，提供丰富的开发例程，广泛应用于逆变器生产测试平台、电源生产测试平台。

五大核心技术保证0.1%功率精度

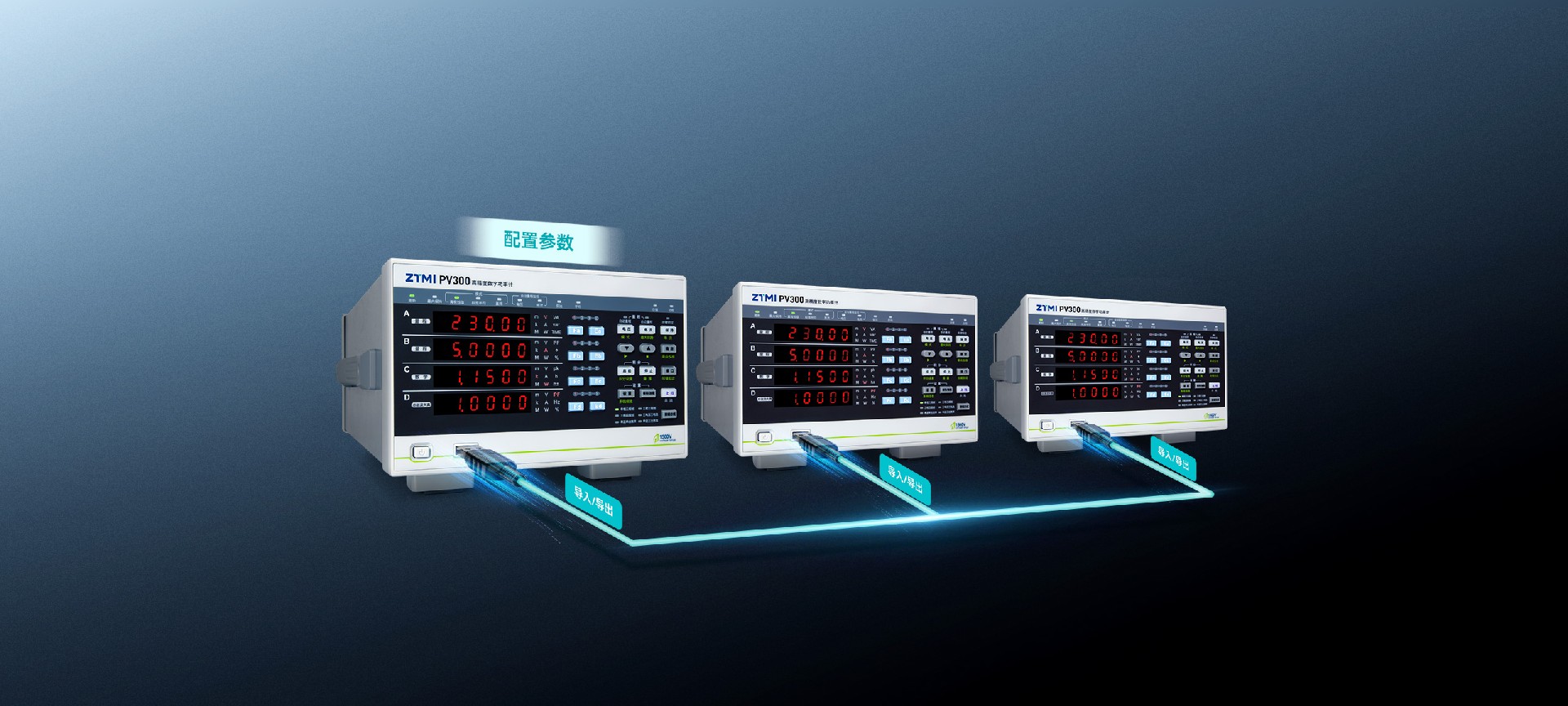

配置参数可以导入导出，保证设置准确，提高测试效率

PV300 功率计标配USB-Host接口，支持参数配置的导入导出功能，可使用U盘等外部存储器快速复制参数配置，提高效率的同时保证参数配置的一致性，减少重复设置出错的可能性，提供更加可靠的测量结果。

全新MTA分析软件，实现仪器远程控制与数据高效分析

MTA数据分析软件是致远仪器全新开发的平台化应用软件，不仅可以实现对PV300功率计的远程控制，也可实现对功率计数据的实时显示、保存，采集显示电压、电流波形图，生成各次谐波数据、谐波柱状图、谐波趋势图，还可扩展支持IEC62301国际测试标准，实现待机功耗的自动化测试。MTA数据分析软件还可支持我司其他仪器的远程控制和数据分析。

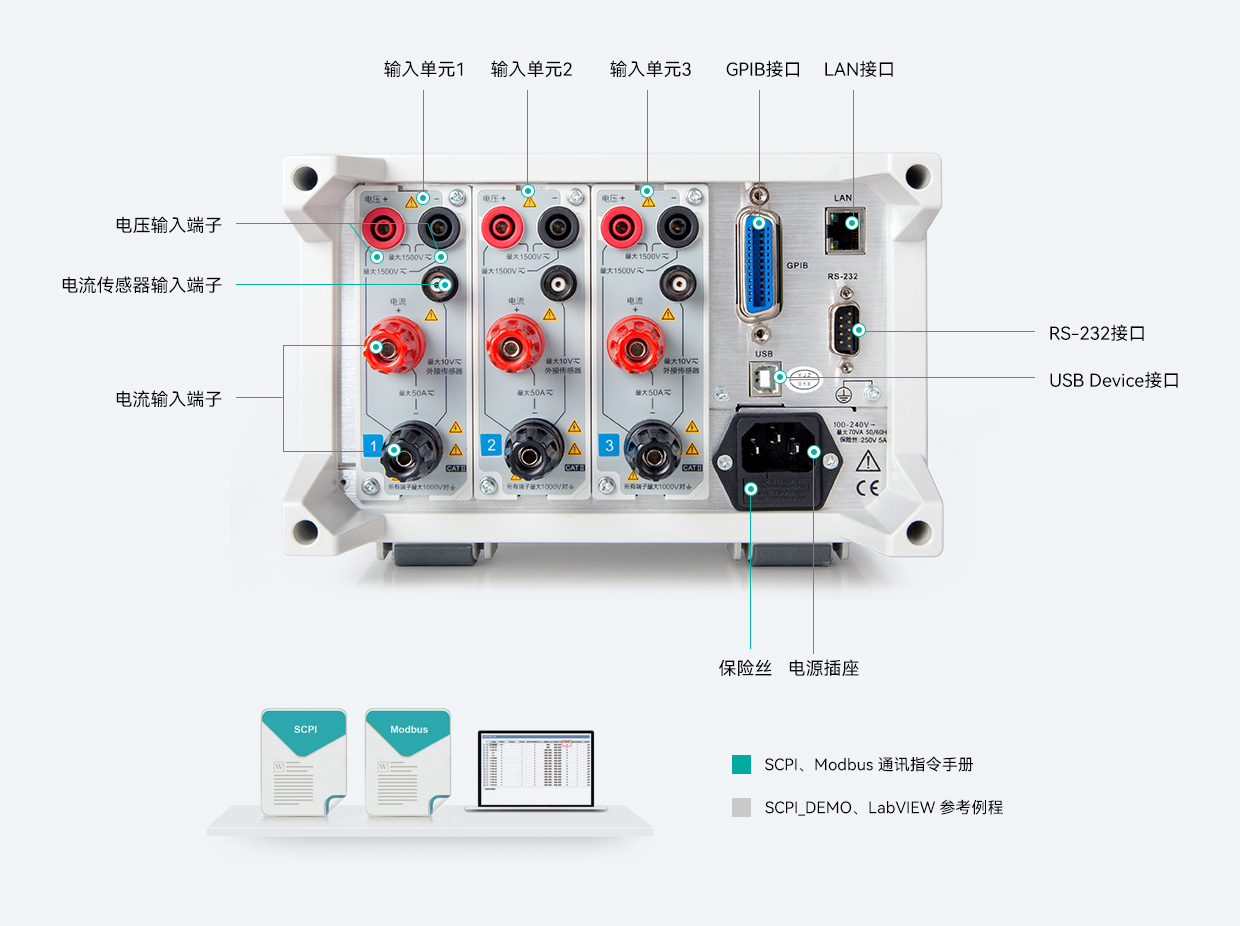

丰富通讯接口

通讯接口是数据通讯的硬件基础。PV300功率计标配LAN、GPIB、RS-232和USB Device接口，兼容SCPI、Modbus两种通讯指令，保证了测试设备在自动化产线测试的系统集成中具备良好的兼容性。

功率计选型表

型号	PA333H-2K	PA333H	PA323H	PA323	PV300	PA310H	PA310
实物图
输入通道	三通道	三通道	三通道	三通道	三通道	单通道	单通道
基本精度	0.1%	0.1%	0.1%
输入带宽	DC,0.1Hz ~ 300kHz	DC,0.1Hz ~ 300kHz	DC,0.1Hz ~ 300kHz	DC,0.1Hz ~ 100kHz	DC,0.1Hz ~ 5.5kHz	DC,0.1Hz ~ 300kHz	DC,0.1Hz ~ 300kHz
采样率	200kS/s	200kS/s	200kS/s	200kS/s	100kS/s	500kS/s	500kS/s
谐波分析次数	1-50次	1-50次	1-50次	1-50次	1~50次（选配）	1-50次	1-50次
最大测试电压	2000V	1500V	1000V	600V	1500V	1000V	600V
电流测试范围	5mA-50A	5mA-50A	500µA-5A	2.5mA-20A	5mA-50A	5mA-50A	25µA-20A
外部传感器输入	BNC	BNC	BNC	BNC	BNC	BNC	BNC
通信接口	GPIB,LAN,RS-232,USB-Host	GPIB,LAN,RS-232,USB-Host	GPIB,LAN,RS-232,USB-Host	GPIB,LAN,RS-232,USB-Host	GPIB,LAN,RS-232,USB-Host	GPIB,LAN,RS-232,USB-Host	GPIB,LAN,RS-232,USB-Host
测试场景	光伏逆变器 储能逆变器 PCS变流器 三相大功率电源	大功率电机 三相大功率电源 光伏逆变器直流输入	光伏逆变器交流输出 搭配高精度电流传感器	小功率电机 三相小功率电源	生产测试 系统集成	单相大功率电源	单相小功率电源 家电行业功耗测试
